Flir Vue Pro R 336

Beschreibung

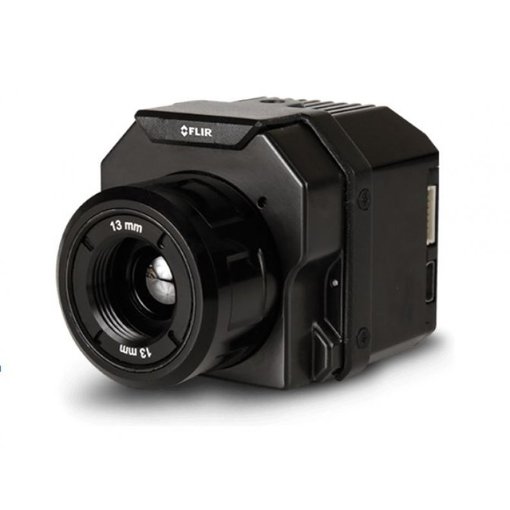

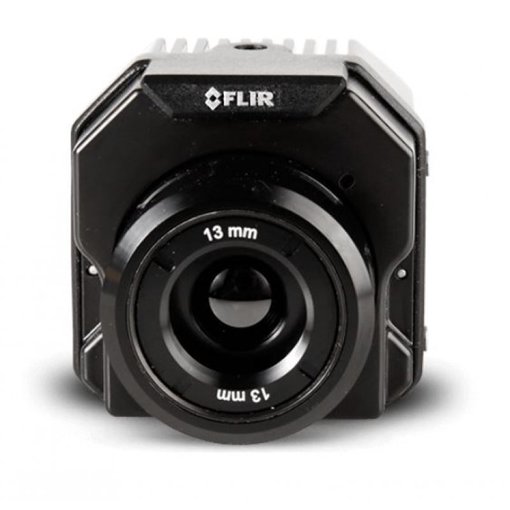

FLIR VUE PRO R 336

Mit der FLIR VUE PRO R bieten wir Ihnen die radiometrische Version der FLIR VUE PRO an.
Die Kamera ermöglich das Aufzeichnen von radiometrisch auswertbaren Datenformaten und ermöglicht ihnen die Messung von Wärmequellen direkt während des Flugs.
Sowohl für den Einstieg aber auch fortgeschrittene Anwendungen eignet sich die FLIR VUE PRO R perfekt!

Die FLIR VUE PRO R ist mit dem FLIR TAU2 VOx Mikrobolometer ausgestattet.
Durch dessen radiometrische Eigenschaften werden ihnen elementare Funktionen der Thermographie im Bereich Temperaturmessung, wie auch Datenauswertung ermöglicht:

• Erweiterter und definierbarer Temperaturbereich von -40°C bis 550°C
• Spot Meter – Messung (4×4) der Temperatur im Livebild während des Fluges
• Scene Meter – Anzeige der Minimal- und Maximaltemperatur
• Aufzeichnung radiometrischer Daten im TIFF-Format für Auswertungen
• OT Still und OT Alert – Übertemperaturwarnung
• Einstellung zum Emissionswert des gemessenen Materials
• Air Temperature – Berücksichtigung der Lufttemperatur von 0°C bis 40°C
• Sky Condition – Berücksichtigung der Himmelsverhältnisse unter wählbaren Voreinstellungen
• Einstellung der Luftfeuchtigkeit
• Einstellung der Entfernung zum Messobjekt (0 bis 200m)

Die Unterschiede zur FLIR VUE PRO

Radiometrie

Die Unterschiede zum FLIR VUE PRO Modell sind die radiometrischen Einstellmöglichkeiten, wie oben genannt.

Datenauswertung

Mit der Aufzeichnung radiometrischer Daten können Sie im Nachgang nun auch Auswertungen dieser Daten vornehmen.

Die FLIR VUE PRO R ist in der Auflösung 336 x 256 und 640 x 512 Pixel erhältlich.
Sie ist für eine optimale Bildgebung unter verschiedensten Bedingungen aus der Luft vorkonfiguriert, ultraleicht und sehr kompakt.
Auch dank Ihrer standardisierten Anschlüsse für Stromversorgung und Videoausgang und ihrer Vielzahl an Montagemöglichkeiten lässt sie sich in nahezu jede Drohne oder jedes UAV integrieren.
Bluetooth, MAVLink und PWM bieten Schnittstellen für die schnelle Konfiguration und bequeme Ansteuerung wichtiger Kamerafunktionen während des Fluges.

Anwendungen

Mit der FLIR VUE PRO R eröffnen sich Ihnen nahezu unbegrenzte Einsatzmöglichkeiten für Thermografieanwendungen und auch Dokumentationen von oben!
Im Temperaturbereich von -40°C bis 550°C liefert ihnen die FLIR VUE PRO R Wärmebilder und visualisiert Temperaturunterschiede für Anwendungen wie:

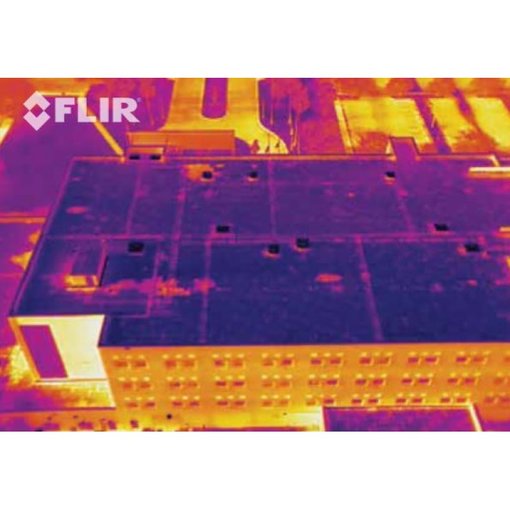

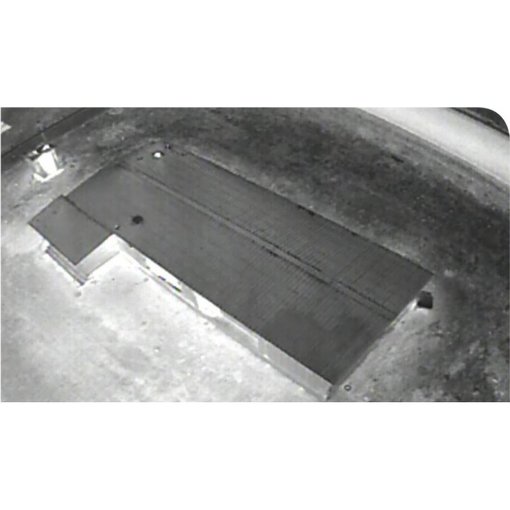

• Gebäudeinspektionen

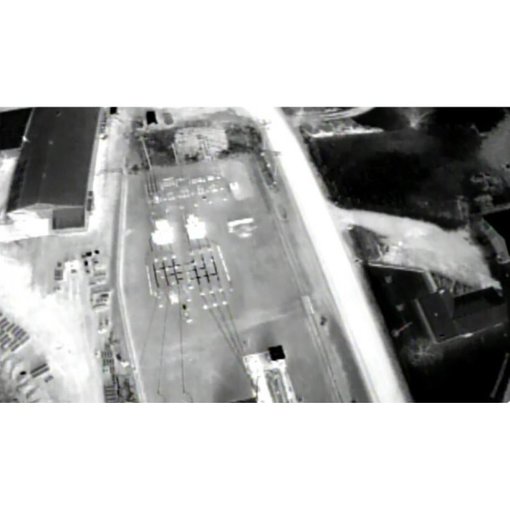

• Inspektionen von Anlagen für Energieerzeugung

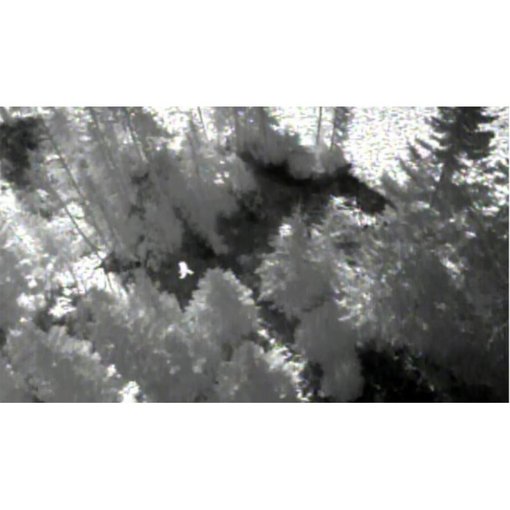

• Personensuchen (Search & Rescue)
• Wildtiersuche und -rettung
• Sicherheit
• Brandbekämpfung

und Vieles mehr!

Geringe Maße und geringes Gewicht

Mit einer Tiefe von nur 6,3cm (inklusive Objektiv) und Seitenlängen von nur 4,5cm  ist die Kamera sehr kompakt und gut integrierbar.
Das geringe Gewicht von nur 92g (Maximalgewicht 113g) reduziert die Flugzeit kaum und lässt viel Spielraum für die Montage abhängig vom Schwerpunkt des UAVs.

Einfach anzuschließen

Die FLIR VUE PRO R verfügt über eine universelle Mini-USB-Schnitstelle.
Über diesen USB-Port können Sie die Kamera mit Strom versorgen, ein analoges Videobild generieren und Kameraeinstellungen am PC vornehmen.

Verwenden Sie einfach ein GoPro-kompatibles Mini-USB-Kabel mit 10-Pin-Stecker, um die Kamera sowohl mit 5 V Spannung zu versorgen als auch das analoge Wärmevideobild abzunehmen.
Dieses können Sie dann über Ihr OSD anzeigen lassen oder mit einem passenden Videosender übertragen.

Mit dem beiliegenden Bench-Kabel können sie die Kamera mit dem PC verbinden und über die FLIR GUI Software Einstellungen vornehmen.

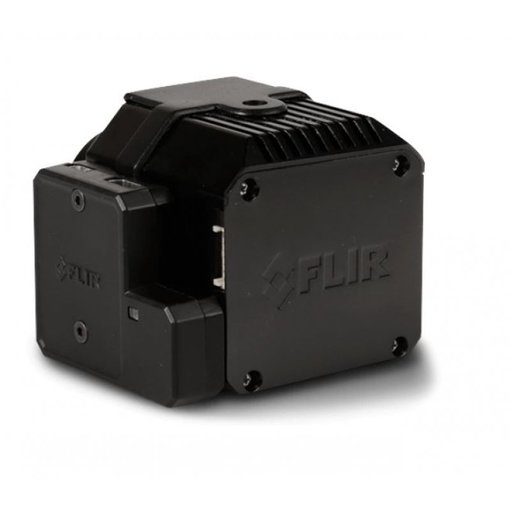

Oberhalb des USB-Anschlusses finden sie die 7-Pin Schnittstelle für MAVLink oder PWM-Kanäle.
Mit dem beiliegenden Serovkabel können sie eine direkte Verbindung zu ihrem System herstellen.

Genauere Informationen zur Steckerbelegung der FLIR VUE PRO R finden Sie im Bereich „Downloads“.

Schnelle und unkomplizierte Montage

Es gibt diverse Montagemöglichkeiten um die Kamera in ihr Gimbal oder ihr System zu integrieren.

Auf der Oberseite der Kamera finden Sie ein 1/4″-20 Standardgewinde.
Auf beiden Seiten, sowie auf der Unterseite finden Sie jeweils zwei M2x0,4 -6H Gewinde.
Zudem liegt der FLIR VUE PRO R noch ein Haltering bei, der die Kamera am Objektiv trägt. Somit ist eine Adaption des Kamerawinkels möglich.

Dank des geringen Gewichts der FLIR VUE PRO R stehen Ihnen zahlreiche Möglichkeiten für die Montage an nahzu allen Drohnen und UAVs offen.
Egal ob fester Einbau oder Integration in ein Brushless Gimbal, die FLIR VUE PRO R lässt sich nahezu überall problemlos installieren.

Einfache Bedienung

Die Bedienung der Kamera ist denkbar einfach und erforderte keine Vorkenntnisse im Bereich Wärmebild- oder Kameratechnik.
Da wir Ihnen die gesamte Konfiguration bereits abgenommen haben, müssen Sie die Kamera nur noch einschalten und können direkt beginnen.

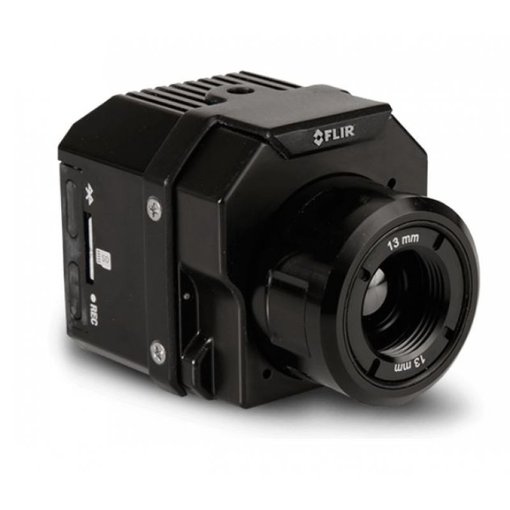

Seitlich an der Kamera befindet sich neben dem Micro-SD-Kartenslot die Bluetooth-Taste und der Record-Button, jeweils mit Status LED.
In sekundenschnelle können Sie somit Aufnahmen starten oder stoppen und die Bluetooth-Verbindung aktivieren und deaktivieren.

Mit der mobilen App lässt sich die Kamera vor dem Flug schnell einrichten und konfigurieren, sodass Sie keinen Computer mit sich herumschleppen müssen – nur für den Fall, dass Sie eine Kameraeinstellung verändern müssen.

Wenn Sie sich dennoch in die Einstellungen einarbeiten möchten, laden Sie einfach bei FLIR die Camera Controller GUI Software herunter und verbinden Sie Ihre FLIR VUE PRO R mit Ihrem Computer.

Einstellungen – Erweiterte Funktionen

Über die FLIR GUI Software können sie diverse Kamera- und Videoeinstellungen vornehmen.

Von FLIR entwickelte und speziell für die Kamera angepasste Bildverbesserungsalgorithmen (DDE, AGC) sind in der Software einsehbar und teilweise konfigurierbar.
Nutzen sie das volle Potenzial ihrer Kamera um das bestmögliche Ergebnis zu erhalten!

Kameraeinstellungen

• Ausrichtung des Videobilds (horizontal und vertikal),
• Wechsel des Videostandard (NTSC/PAL)
• Digital Zoom (bis zu 8x)
• Autokalibierung durch FCC-Funktion
• Palettenauswahl

Videoeinstellungen

• Wahl der „Scene Presets“
• Definition der „Region of Interest“

Hinweise:

Bitte beachten sie, dass das Objektiv vorab verbindlich gewählt werden muss, eine nachträgliche Änderung der Brennweite ist nicht möglich.

Entscheidungshilfe und Beratung:

Sehen Sie sich unter „Vergleichsdatenblatt“ unsere verschienden Wärmebildkameras an, um die richtige Wahl zu treffen.
Gerne beraten wir Sie zu Themen wie Thermografie aus der Luft, Wärmebilkameras und Systemlösungen auch individuell.
Treten sie einfach mit uns per Email oder telefonisch in Kontakt.

Empfehlung aufgrund unserer Erfahrung

Nicht immer ist es einfach neue Situationen einzuschätzen, gerade wenn sich äußere Einflüsse und Anwendungsbereiche stetig ändern.
Das nachträgliche Ansehen und Auswertern ihrer Flüge ist ein wichtiges Element um ihre Abläufe und somit ihre Arbeit zu optimieren!

Durch die Auswertung der Flüge sammeln Sie Erfahrung bei der Steuerung der Kamera, der richtigen Wahl der Farbpalette und natürlich der allgemeinen Koordination der Kamera mit ihrem Multikopter und z.B. Personal am Boden.
Einsatzplanungen und gefolgene Missionen können naträglich analysiert werden und dienen als Referenz für zukünftige Operationen.

Nutzen Sie diese Funktion um sich kontinuierlich zu verbessern und von ihren persönlichen Erfahrungen profitieren zu können.

Lieferumfang:

1x FLIR VUE PRO R Kamera mit Objektiv nach Wahl
1x Objektivring
1x Haltering für Montage
1x Bench Kabel für PC und Video
1x 7-Pin Kabel

Lieferzeit: Bei Vorbestellung oder individueller Auswahl c.a. 4 bis 6 Wochen
