Beschreibung

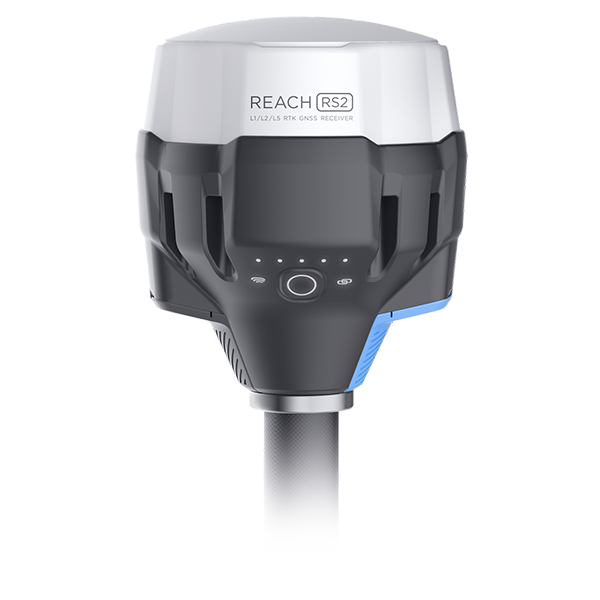

Der Reach RS2 ist ein zentimetergenauer Multiband-RTK-GNSS-Empfänger für Vermessung, Kartierung und Navigation. Er wird mit einer mobilen App ausgeliefert.

L1/L2/L5 RTK-GNSS-Empfänger mit Zentimetergenauigkeit

Der Reach RS2 erhält in Sekundenschnelle eine fixe Lösung und bietet eine Positionsgenauigkeit bis zu mehreren Millimetern. Der Empfänger verfolgt GPS/QZSS (L1, L2), GLONASS (L1, L2), BeiDou (B1, B2), Galileo (E1, E5) und arbeitet zuverlässig im RTK-Modus bei Entfernungen bis zu 60 km und 100 km im PPK-Modus. Die Multifeed-Antenne mit Mehrwegunterdrückung bietet selbst unter schwierigen Bedingungen eine robuste Leistung.

Die RINEX-Rohdatenprotokolle sind mit OPUS, CSRS-PPP, AUSPOS und anderen PPP-Diensten kompatibel, so dass Sie jetzt an jedem Ort der Erde zentimetergenaue Ergebnisse erhalten können.

Eingebautes 3.5G-Modem und UHF-LoRa-Funk

Der Reach RS2 verfügt über ein energieeffizientes 3,5G-HSPA-Modem mit 2G-Ausweichlösung und globaler Abdeckung. Die Korrekturen können unabhängig voneinander über NTRIP abgerufen oder gesendet werden, ohne dass Sie auf eine Internetverbindung auf Ihrem Smartphone angewiesen sind.

Für abgelegene Gebiete verfügt der Reach RS2 über ein integriertes LoRa-Funk, das sich als zuverlässige Verbindung für RTK-Korrekturen auf Entfernungen bis zu 8 km erwiesen hat.

Entwickelt für schwierige Bedingungen

Der Reach RS2 ist wasserdicht und schlagfest konstruiert. Sein Gehäuse wird in einem zweistufigen Spritzverfahren hergestellt und besteht aus stoßfestem Polycarbonat, das für zusätzlichen Schutz mit einem speziellen Elastomer überzogen ist. Der Empfänger hat ein 5/8“-Montagegewinde nach Industriestandard.

Die LiFePO4-Batterie vom Reach RS2 ist für 16 Stunden Arbeit als 3,5G-RTK-Rover mit einer Ladung unabhängig von den Wetterbedingungen ausgelegt. Sie müssen keine Ersatzbatterien mehr mit sich führen. Reach RS2 kann über ein USB-Wandladegerät oder ein Netzteil über USB-C aufgeladen werden.

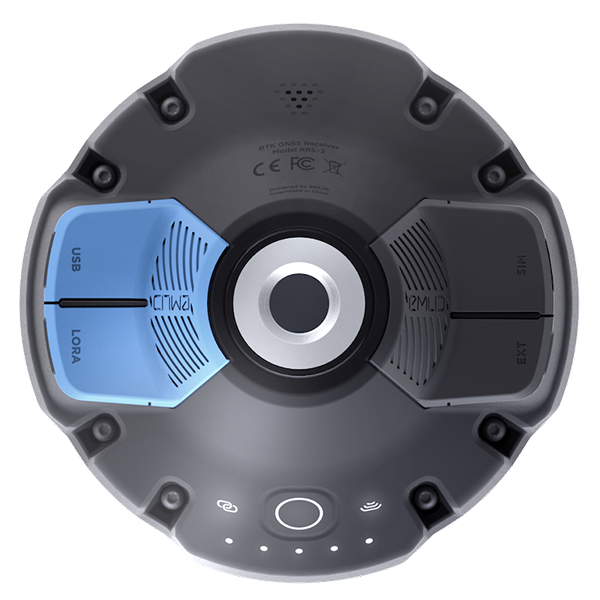

Die RS232-Schnittstelle ermöglicht den direkten Anschluss vom Reach RS2 an externe Hardware und die Ausgangsposition in NMEA.

Vermessung mit ReachView-App

Der Reach RS2 wird mit einer mobilen App ReachView für iOS und Android geliefert, mit der alle Funktionen des Geräts gesteuert werden können. Erstellen Sie Projekte, sammeln Sie Punkte und stecken Sie diese ab. Importieren und exportieren Sie Geodaten in Industriestandardformaten wie CSV, DXF und ESRI Shapefile.

Reach RS2 Tech-Spezifikationen

Hauptmerkmale:

• Mehrband-GPS, GLONASS, BeiDou, Galileo
• Schnelle RTK-Konvergenz, typischerweise ~5 s
• Multifeedantenne mit Mehrwegunterdrückung
• 5G-Modem
• Interner LoRa-Funk
• Wi-Fi, Bluetooth
• 16 Stunden als 3.5G-Rover mit einer Ladung
• NTRIP, VRS-Unterstützung, arbeitet mit RTCM3
• Wasser- und staubdicht, IP67, stoßfest
• Protokolliert RINEX mit einer Aktualisierungsrate von bis zu 20 Hz
• iOS/Android-App zur Datenerfassung
• Alle Funktionen im Grundpreis enthalten, keine Abonnementgebühren
• Zentimetergenauigkeit bei PPP-Diensten

Positionierung

Statische Präzision H: 4 mm+0,5 ppm

PPK H: 5 mm+0,5 ppm

RTK H: 7 mm+1 ppm

Konvergenzzeit: ~5 s typisch

– GPS/QZSS L1C/A, L2C

– GLONASS L1OF, L2OF

Verfolgtes Signal:

– BeiDou B1I, B2I

– Galileo E1-B/C, E5b

– SBAS L1C/A

Anzahl der Kanäle: 184

Aktualisierungsraten: 20 Hz GPS / 5 Hz GNSS

IMU: 9DOF

Konnektivität

LoRa-Funk:

• Frequenzbereich: 868/915 MHz
• Leistung: 0.1 W
• Entfernung: Bis zu 8 km

3.5G-Modem Regionen

• Bands: Global Quad-Band, 850/1900, 900/1800 MHz
• SIM-Karte: Nano-SIM

WiFi: 802.11a/b/g/n

Bluetooth: 4.0/2.1 EDR

Anschlüsse: RS-232, USB-C

Daten

Protokolle

• Korrekturen: NTRIP, VRS, RTCM3
• Positions-Ausgabe: NMEA, LLH/XYZ

Datenprotokollierung: RINEX mit Ereignissen mit Aktualisierungsrate bis zu 20 Hz

Interner Speicher: 16 Gb, 166 Tage mit 1-Hz-raw-logs

Abmessungen: 126x126x142 mm

Elektrisch

Autonomie: 16 Std. als 3.5G RTK-Rover, 22 Std. Logging

Akku: LiFePO4 6400 mAh, 6,4 V

Externe Stromaufnahme: 6-40 V

Aufladen: USB Typ-C: 5 V, 2 A

Zertifizierung: FCC, CE

Erfahren Sie mehr auf der Webseite des Herstellers: Emlid Reach RS2
