Scan-to-BIM: Der Workflow einfach erklärt

13 Oktober, 2026

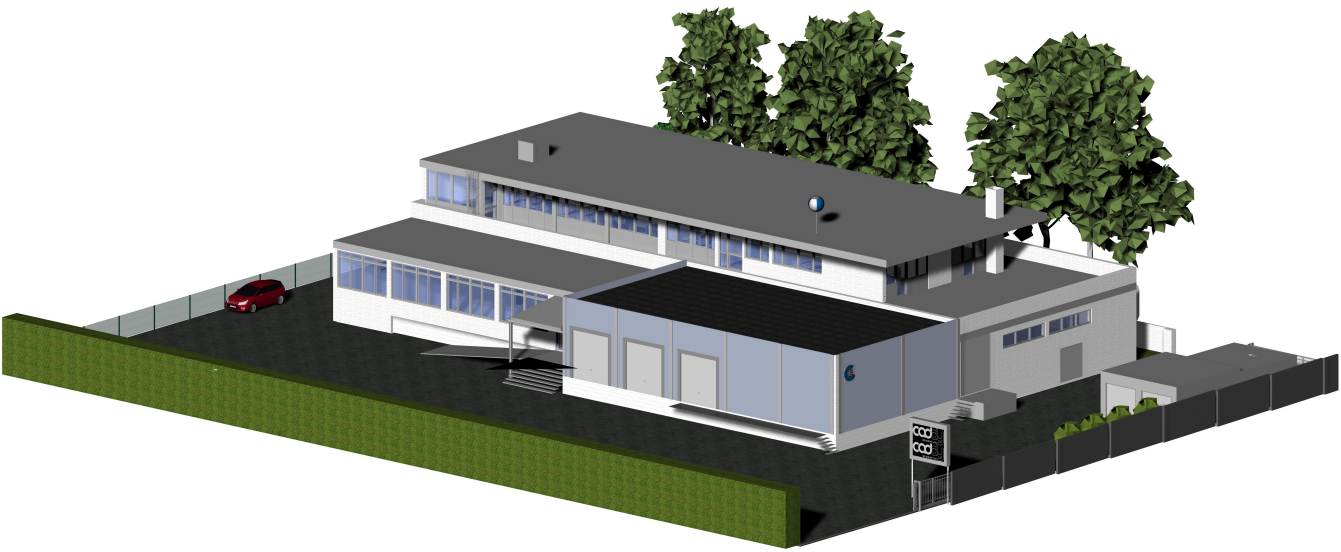

BIM-Modell des untersuchten Bürogebäudes mit Hallenanbau und vereinfacht dargestelltem Grundstücksumfeld.

Vom Gebäude zum BIM-Modell – wie funktioniert das eigentlich?

Der Scan-to-BIM-Workflow gliedert sich entlang der Zeitachse in Datenerfassung, Datenverarbeitung und Modellbildung. Die Datenerfassung umfasst Photogrammetrie, LiDAR und die geodätische Einmessung von Referenzpunkten. Darauf folgen die photogrammetrische Bildauswertung sowie die Aufbereitung, Registrierung und Georeferenzierung der Punktwolken. Die Modellbildung überführt diese Datengrundlage in geometrische Modelle oder semantisch strukturierte BIM-Modelle.

Der Ablauf auf einen Blick

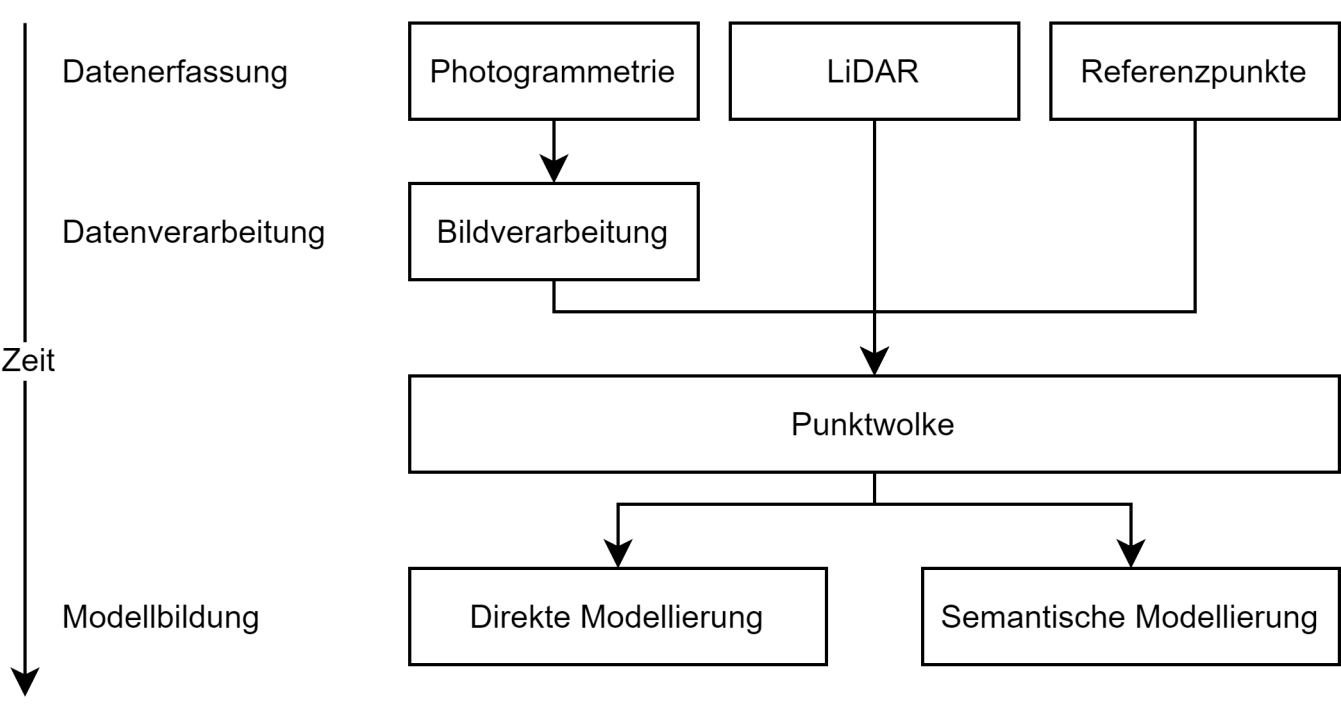

Ablaufdiagramm: Photogrammetrie und LiDAR führen über die Punktwolke zur Modellierung. — Die Zeitachse führt durch drei Bereiche: Datenerfassung, Datenverarbeitung und Modellbildung. Die Pfeile zeigen, wie die Daten zusammenhängen.

1. Datenerfassung

Für die Verfahrenswahl betrachten wir Zugänglichkeit, Beleuchtung und Oberflächenstruktur, die benötigten Bildinformationen sowie den Aufnahme- und Verarbeitungsaufwand. Photogrammetrie und LiDAR können sich dabei ergänzen – etwa für die gemeinsame Erfassung von Gebäudeaußenhülle und Innenräumen.

Photogrammetrie: Bildbasierte 3D-Erfassung

Bei der Photogrammetrie wird das Gebäude mit überlappenden Bildaufnahmen aus verschiedenen Aufnahmepositionen erfasst, beispielsweise per Drohne. Die Aufnahmen bilden einen Bildverband, aus dem durch photogrammetrische Auswertung eine 3D-Punktwolke berechnet wird.

Vorteile: Die Photogrammetrie ermöglicht eine detailreiche, farbige Rekonstruktion und liefert Bildinformationen zur Interpretation der Oberflächen. Drohnenaufnahmen eignen sich insbesondere für Dächer und Fassaden, die vom Boden aus schwer zugänglich sind. Grenzen: Erforderlich sind scharfe, ausreichend beleuchtete Bilder mit guter Überlappung und erkennbarer Oberflächenstruktur. Strukturarme, transparente oder reflektierende Flächen erschweren die Rekonstruktion. Die Punktwolke muss anschließend mit entsprechendem Rechenaufwand erzeugt werden.

LiDAR: Laserbasierte 3D-Erfassung

LiDAR erfasst die Gebäudegeometrie mittels Laserscanning. Aus Distanz- und Winkelmessungen werden unmittelbar 3D-Messpunkte bestimmt und zu einer Punktwolke zusammengeführt. Terrestrische Laserscanner erfassen von festen Standpunkten; mobile LiDAR-SLAM-Systeme erfassen während der Bewegung und bestimmen dabei zugleich ihre Position.

Vorteile: LiDAR erfasst die Geometrie weitgehend unabhängig von Beleuchtung und sichtbarer Oberflächentextur. Das ist beispielsweise bei schwach beleuchteten Innenräumen oder gleichförmigen Wandflächen hilfreich. Mobile SLAM-Systeme ermöglichen eine zügige Erfassung beim Begehen. Grenzen: Scannerstandpunkte beziehungsweise Scanrouten müssen die benötigten Flächen abdecken; verdeckte Bereiche bleiben unerfasst. Glas und Spiegelungen können Fehlmessungen erzeugen. Bei mobilen Scans können Fehler in der Positionsbestimmung Versätze verursachen. Die direkt vorliegende Punktwolke benötigt gegebenenfalls eine Nachbearbeitung.

Referenzpunkte: Geodätische Referenzierung und Kontrolle

Die geodätische Einmessung von Referenzpunkten erfolgt beispielsweise mit GNSS oder einer Totalstation. Passpunkte dienen zur Einpassung und Georeferenzierung der Erfassungsdaten; bei photogrammetrischen Datensätzen sichern sie auch den Maßstab. Unabhängige Kontrollpunkte, die nicht für die Einpassung verwendet werden, dienen der Genauigkeitsprüfung.

Vorteil: Ein überprüfbarer räumlicher Bezug. Darauf achten: Die zusätzliche Einmessung kostet Zeit; die Punkte müssen genau, gut verteilt und eindeutig erkennbar sein.

Zur Genauigkeit: Beide Verfahren können präzise Ergebnisse liefern. Bei der Photogrammetrie beeinflussen unter anderem Bildqualität, Aufnahmekonfiguration und Kamerakalibrierung die geometrische Genauigkeit. Bei LiDAR sind es unter anderem Scannerkalibrierung, Messgeometrie und bei mobilen Scans die Positionsbestimmung. Für die absolute Lagegenauigkeit kommt die Qualität der Referenzierung hinzu, etwa über RTK-Positionen oder eingemessene Passpunkte. Unabhängige Kontrollpunkte dienen zum Nachweis der erreichten Genauigkeit.

2. Datenverarbeitung

Photogrammetrie und LiDAR unterscheiden sich in der Erzeugung der Punktwolke: Photogrammetrische Bilddaten benötigen zunächst eine Bildauswertung und 3D-Rekonstruktion. LiDAR liefert unmittelbar 3D-Messpunkte. Beide Datensätze bilden nach ihrer jeweiligen Verarbeitung die Grundlage für die weitere Punktwolkenbearbeitung.

Bildverarbeitung: Photogrammetrische Rekonstruktion

Bei der Bildorientierung erkennt die Software übereinstimmende Bildmerkmale und bestimmt die Kamerapositionen und Aufnahmerichtungen. Darauf folgt die dichte Rekonstruktion der erfassten Oberflächen als 3D-Punktwolke. Eingemessene Passpunkte können bereits in diese Auswertung einfließen.

Die Punktwolke entsteht somit erst durch die Bildauswertung. Bildqualität, Datenmenge und gewünschte Detailauflösung beeinflussen Rechenaufwand und Ergebnis.

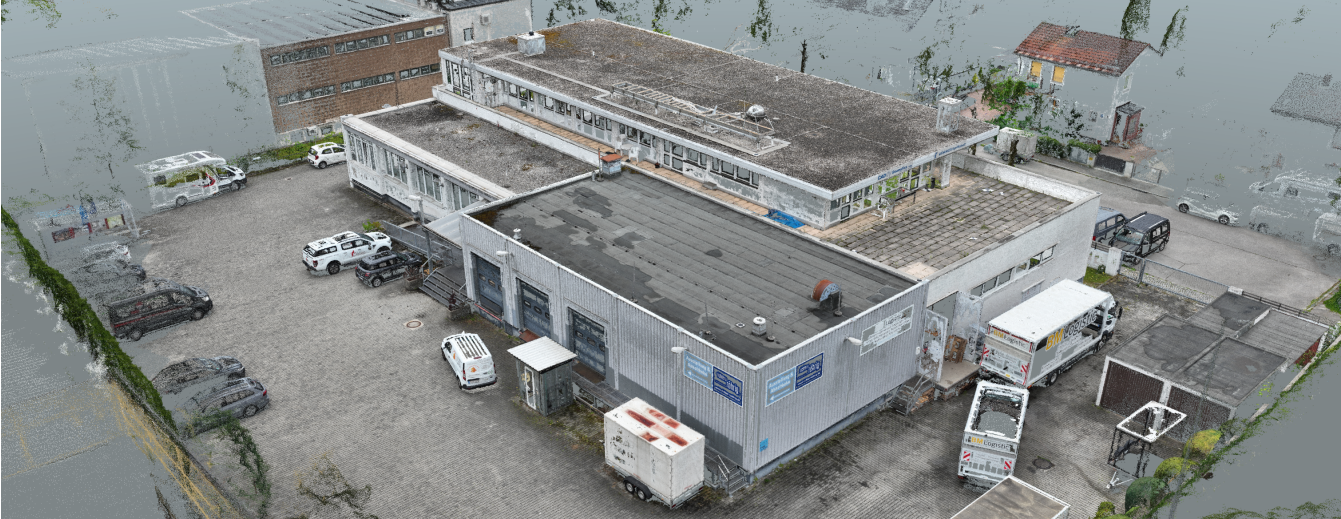

Aus überlappenden Drohnenbildern berechnete Punktwolke eines Bürogebäudes mit Dach und Fassaden. — Aus den Drohnenfotos berechnete Punktwolke: Dach, Fassaden und Umfeld werden durch räumliche Punkte abgebildet.

LiDAR-Daten nachbearbeiten

Die direkt erfassten Messpunkte werden bereinigt und optimiert. Bei mobilen SLAM-Aufnahmen kann der Bewegungspfad nachträglich verbessert werden; wiederholt erfasste Bereiche helfen, Versätze zu reduzieren. Je nach System werden außerdem Farben zugeordnet und bewegte Objekte herausgefiltert.

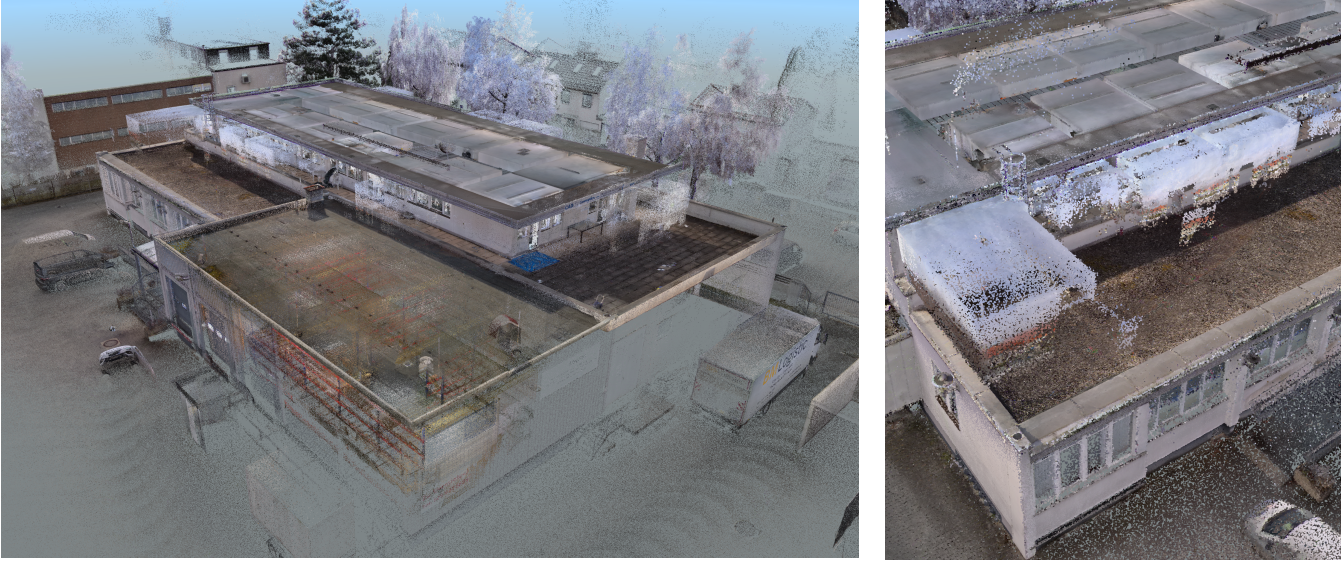

SLAM-Punktwolke eines Gebäudes und Detailansicht mit Messartefakten an Glasflächen. — SLAM-Punktwolke und Detailansicht: An transparenten oder reflektierenden Glasflächen können Messartefakte verbleiben.

Punktwolkenaufbereitung und Registrierung

Die Punktwolke beschreibt Oberflächen durch viele 3D-Punkte. Unabhängig vom Erfassungsverfahren lässt sie sich weiter bearbeiten:

Bereinigung und Datenreduktion: Störpunkte entfernen, relevante Bereiche ausschneiden und die Datenmenge passend zur Aufgabe verringern. Wichtige Details müssen erhalten bleiben.
Registrierung: Mehrere Scans oder Innen- und Außenaufnahmen anhand ihrer Überlappungsbereiche räumlich zueinander ausrichten und feinregistrieren.
Georeferenzierung: Die Daten anhand eingemessener Referenzpunkte in ein festgelegtes Koordinatensystem einordnen. Das kann je nach Verfahren schon bei der Bildauswertung oder später an der Punktwolke erfolgen.
Segmentierung und Klassifizierung: Zusammengehörige Punkte gruppieren oder beispielsweise als Wand, Boden und Decke einordnen. Das erleichtert die weitere Auswertung.

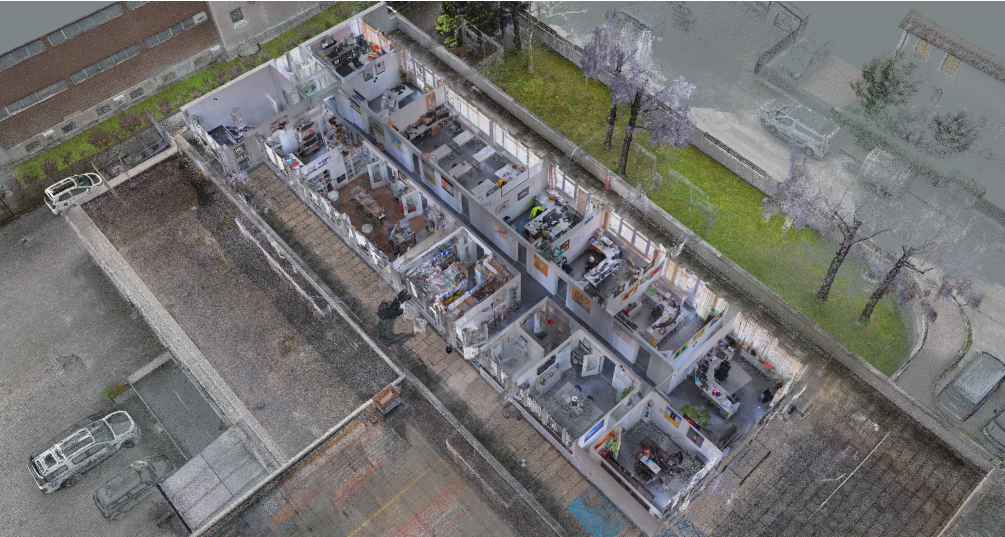

Schnitt durch die registrierte Punktwolke: Innenräume und Gebäudeaußenhülle sind gemeinsam sichtbar. — Nach der Registrierung lassen sich die zusammengeführten Innen- und Außenaufnahmen gemeinsam betrachten – hier in einer Schnittansicht.

Versätze, Datenlücken und die Übereinstimmung mit unabhängigen Kontrollmessungen müssen geprüft werden. Eine Klassifizierung erzeugt zunächst noch keine BIM-Bauteile. Die aufbereitete Punktwolke kann aber bereits zum Messen, für Schnitte oder für geometrische Vergleiche genutzt werden.

3. Modellbildung

Von der Punktwolke führen im Schema zwei Wege weiter: direkte Modellierung und semantische Modellierung. Sie unterscheiden sich darin, welche Informationen das resultierende Modell enthält.

Direkte Modellierung: Geometrische Rekonstruktion

Aus der Punktwolke werden Flächen, Körper oder ein Netz aus Dreiecken, ein sogenanntes Mesh, abgeleitet. So lässt sich die Gebäudeform darstellen und geometrisch auswerten. Eine solche Geometrie besitzt für sich noch keine strukturierte Beschreibung als Wand, Decke oder Stütze.

Semantische Modellierung: BIM-Bauteile und Eigenschaften

Für ein BIM-Modell wird die Geometrie mit Bauteilklassen, Eigenschaften und Beziehungen verknüpft. Aus erfassten Wandflächen wird beispielsweise ein Wandobjekt mit Geschosszuordnung und belegbaren Bauteilinformationen. So lässt sich das Modell nach Räumen, Geschossen und Bauteilen weiterverwenden.

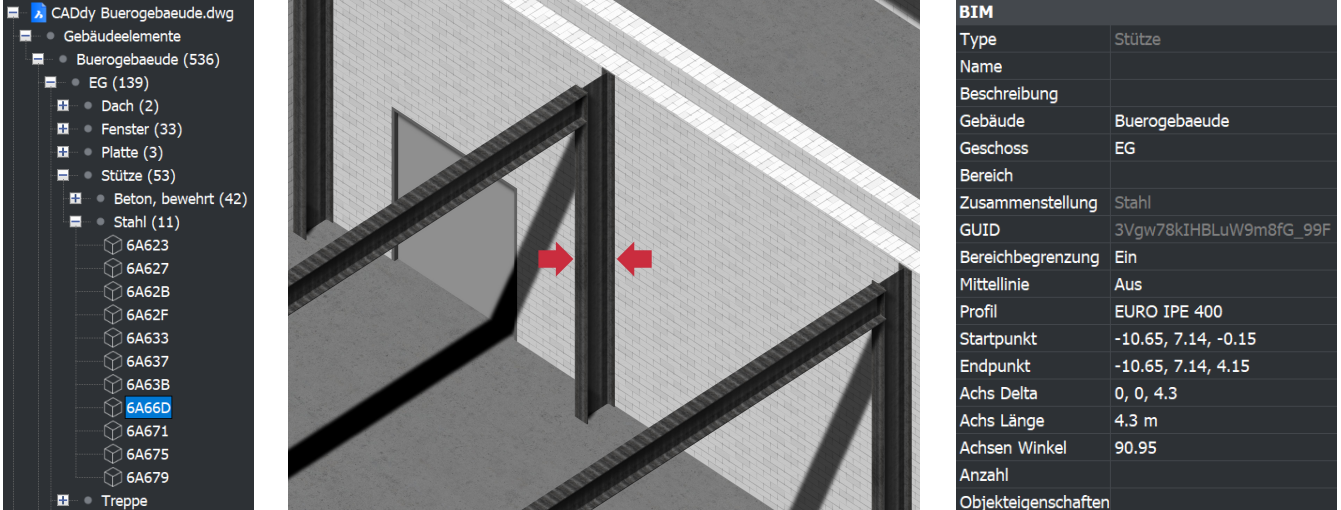

Stahlstütze in BricsCAD mit ihrer Zuordnung zur Gebäudestruktur und ihren BIM-Eigenschaften. — Eine Stahlstütze als BIM-Bauteil: Modellgeometrie, Zuordnung zur Gebäudestruktur und zugehörige Eigenschaften.

Bauteile können manuell anhand der Punktwolke modelliert oder mit softwaregestützter Erkennung erzeugt werden. Automatische Vorschläge müssen geprüft und ergänzt werden. Geometrische Modellierung und semantische Anreicherung können dabei auch aufeinander aufbauen.

Die Punktwolke zeigt überwiegend sichtbare Oberflächen. Verdeckte Schichten und Materialien benötigen zusätzliche Nachweise; fachliche Annahmen müssen gekennzeichnet bleiben. Entscheidend ist, welche Geometrie und welche Informationen tatsächlich belegt sind.

Für die Übergabe zwischen unterschiedlichen BIM-Anwendungen kann das Modell im offenen IFC-Format ausgegeben werden. Die Übertragung der Bauteilgeometrien, Eigenschaften und Modellstruktur sollte in der Zielsoftware geprüft werden.
